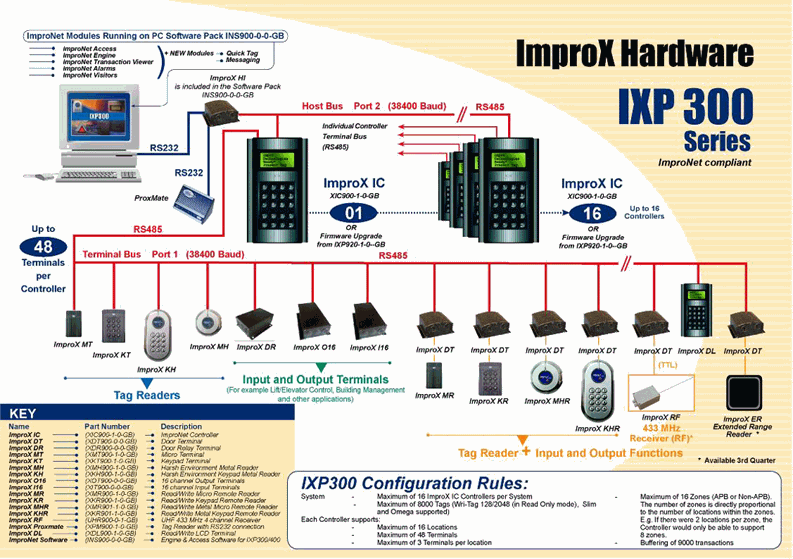

IXP 300 Perpherie
Terminals
und Leser der IXP 300 SERIE:
| Typ:
BestellNr. |
Besonderheiten | |
|
ImproX KH XKH90010 |
 |
Aufputz, vernickeltes Metallgehäuse,
IP53, 143 × 76 × 25 mm, 1 Mehrfarb-LED, Summer, 12 alphanumerische Tasten |
| ImproX KHR
XKR90110 |
|
Aufputz, vernickeltes Metallgehäuse,
IP53, 143 × 76 × 25 mm, 1 Mehrfarb-LED, Summer, 12 alphanumerische Tasten Einsatz mit Door-Terminal ImproX DT |
| ImproX MH
XMH90010 |
 |
Aufputz, vernickeltes Metallgehäuse,
IP53, Ø76 × 25 mm mm, 1 Mehrfarb-LED, Summer |
| ImproX MHR
XMR90110 |
|
Aufputz, vernickeltes Metallgehäuse,
IP53, Ø76 × 25 mm mm, 1 Mehrfarb-LED, Summer Einsatz mit Door-Terminal ImproX DT |
| ImproX KT
XKT90010 |
 |
Aufputz, dunkelgrau,
IP53, 114 × 81 × 32 mm, 1 Mehrfarb-LED, Summer, 12 alphanumerische Tasten |
| ImproX KR
XKR90010 |
|
Aufputz, dunkelgrau,
IP53, 114 × 81 × 32 mm, 1 Mehrfarb-LED, Summer, 12 alphanumerische Tasten Einsatz mit Door-Terminal ImproX DT |
| ImproX MT
XMT90010 |
 |
Aufputz, dunkelgrau,
IP53, 88 × 52 × 25 mm, 1 Mehrfarb-LED, Summer |
| ImproX MR
XMR90010 |
|
Aufputz, dunkelgrau,
IP53, 88 × 52 × 25 mm, 1 Mehrfarb-LED, Summer Einsatz mit Door-Terminal ImproX DT |
| ImproX CR
XCR90010 |
ImproX CR - Unterputz Remote-Leser
zum Einbau in eine Unterputz-Wand-Einbaudose Durchmesser 65mm |
Remoteleser:
 |

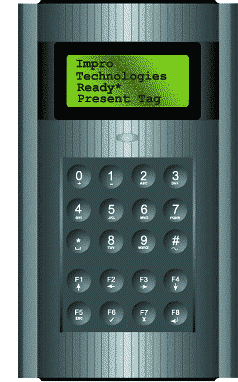

Der ImproNet Controller (IC) ist der grundlegende Bestandteil
des ImproNet Systems.
Es unterstützt die berührungslose Transponder Schreib/Lese-Technologie. Das Gerät besitzt ein Tastenfeld zur Eingabe von Daten und ein LCD-Display. Der Controller kann über den RS485 Terminal-Bus mit anderen ImproX Geräten, über den RS232/RS485 Host-Bus mit einem PC oder anderen Controllern und über eine serielle Schnittstelle mit weiteren Peripherie-Geräten kommunizieren.
|
Anwendungen:Typische Applikationen für den ImproX IC Controller sind:
Eigenschaften:
technische Daten:
| Steuereinheit | |
| ABMESSUNG | L = 204 mm
B = 120 mm H = 45 mm |
| GEWICHT | 510 g |
| GEHÄUSE | ABS |
| FARBE | dunkelgrau |
elektrische Eigenschaften:
| Steuereinheit | |
| Stromquelle | Bekommt Strom von einem externen Transformator |
| Spannung | 8 V … 36 V DC (verpolungsgeschützt) |
| Stromaufnahme | 140 mA @ 12 V DC – alle Relais und Anzeigen deaktiviert
280 mA @ 12 V DC – alle Relais und Anzeigen aktiviert |
| Zulässige Welligkeit
der Eingangs- spannung (max.) |
1 Vpp bei 50 Hz. |
| Digitale Eingänge
Typ: Schutzbereich |
4 Kontakteingänge +15 V und –15 V kontinuierlich |
| Relaisausgang
Relaiskontakte: Kontaktbelastung: |
2 Relais
1 Wechsler je Relais 10 A @ 28 V DC 5 A @ 220 V AC |
| Sabotageschutz: | Erkennung der Öffnung des Gehäuses |
| RAM (nicht-flüchtig): | 512 KByte |
| Flash ROM: | 128 Kbytes |
Umgebungsbedingungen:
| Steuereinheit | Tür Leseeinheiten | |
| TEMPERATUR | ||
| bei BETRIEB | -25°C bis 80 °C | -25°C bis 80 °C |
| bei LAGERUNG | -40°C bis 80 °C | -40°C bis 80 °C |
| LUFTFEUCHTIGKEIT | 0 bis 95% rel. Luftfeuchtigkeit
bei +40°C nicht kondensierend |
0 bis 95% rel. Luftfeuchtigkeit
bei +40°C nicht kondensierend |
| EMV | EN 55024 | EN 55024 |
